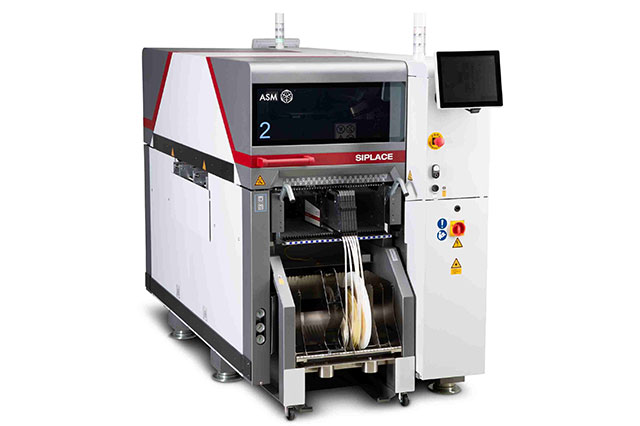

ASMPT TX系列（SIPLACE TX）與ASM X系列貼片機對接需以空間適配為基礎，結合導軌優化配置與系統兼容調試，實現高效協同作業。兩者對接的核心在于解決近距離裝配的空間瓶頸，保障操作安全與貼片性能穩定，具體實施要點如下：

空間規劃是對接的首要前提。因TX系列機身尺寸緊湊（如TX2i長1.00m×寬2.23m），與X系列貼片機緊鄰裝配時易出現操作空間不足的問題。對此，需在兩臺設備之間加裝適配的傳送導軌延長件，確保為操作員預留0.5米寬的安全操作通道，既避免設備運行時的干涉風險，也方便日常巡檢與物料補給。


導軌系統配置需兼顧連通性與性能優化。除設備間的導軌延長件外，應在TX系列生產線的首臺設備安裝輸入傳送導軌延長件，末臺設備安裝輸出傳送導軌延長件，形成完整的PCB傳送鏈路。所選延長件需匹配兩款設備的導軌高度與傳送精度，確保PCB板平穩過渡，避免出現卡板或偏移問題，同時滿足TX系列對不同尺寸PCB（單軌最大550×460mm）的傳送需求。


系統協同調試不可忽視。依托TX系列具備的智慧互聯互通能力，通過IPC-Hermes 9852、IPC-CFX等標準接口實現與X系列設備的系統集成，保障生產節拍同步。對接后需進行空載與負載測試，驗證傳送速度、貼片精度的匹配性，確保整體生產線產能穩定，充分發揮TX系列高達96,000cph的基準速度性能。


此外，安裝過程中需嚴格遵循導軌安裝規范，控制延長件的撓曲量（不超過長度的4.25%），并預留設備維護空間，為后續生產線升級或設備檢修奠定基礎。
