BMS(電池管理系統)的SMT(表面貼裝技術)生產線解決方案是為電池管理系統電路板制造提供的高精度、高效率的貼裝生產系統。該方案針對BMS產品的特點，優化了SMT工藝流程，確保高可靠性電子組件的生產質量。

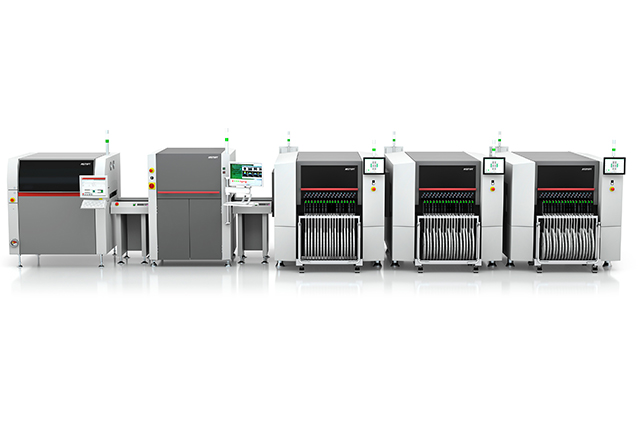

一、核心設備配置

1. DEK印刷設備

高精度全自動錫膏印刷機(±0.01mm精度)

配備3D SPI(焊膏檢測系統)在線檢測

支持01005及以上微型元件印刷


2. ASMPT貼裝設備

多功能貼片機(高速+高精度混合配置)

最小貼裝元件01005，精度±25μm

BGA、QFN等復雜封裝專用貼裝頭

視覺對中系統(多相機配置)


3. HELLER回流焊接

氮氣保護十溫區回流焊爐

溫度曲線自動監測與反饋系統

溫差控制±1.5℃以內


4. Pemtron檢測設備

3D AOI(自動光學檢測)系統

X-ray檢測設備(BGA、QFN焊接質量檢測)

ICT/FCT在線測試系統


二、工藝流程優化

材料準備：BMS專用PCB預處理(烘烤除濕)

錫膏印刷：激光鋼網+高精度印刷工藝

元件貼裝：優先貼裝高精度元件(BMS IC、AFE等)

回流焊接：針對BMS關鍵元件優化溫度曲線

檢測工藝：100% SPI+AOI檢測，關鍵位X-ray抽檢

功能測試：在線BMS功能測試(電壓/電流/均衡測試)


三、質量控制體系

過程質量控制點(CPK>1.67)

關鍵參數SPC統計過程控制

追溯系統(條碼/MES系統全程追溯)

失效模式分析(FMEA)預防措施


四、智能化生產集成

MES系統集成：生產數據實時監控

設備物聯網：設備狀態遠程監控

大數據分析：工藝參數優化與預測性維護

自動化物流：AGV物料配送系統


要構建一條先進、高效且穩定的 BMS SMT 生產線，需綜合考量設備選型、工藝流程、質量控制及生產管理等多方面因素。本解決方案旨在為企業提供一套全面、科學且可落地的 BMS SMT 生產線建設指南，助力企業提升生產效率、降低成本、提高產品質量，增強市場競爭力。
